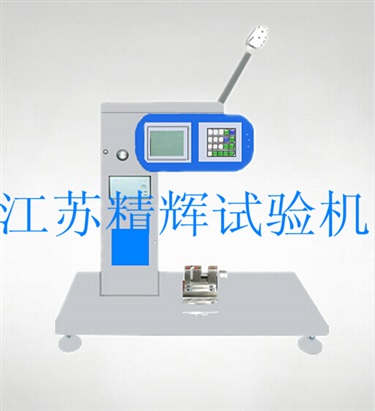

悬臂梁冲击试验机价格

简要描述:

打印当前页

免费咨询:15949065353 18901459110

发邮件给我们:jsjdjh@163.com

分享到:
在线咨询 点击收藏

 一、悬臂梁冲击试验机特点

   本冲击试验机主要技术参数符合ISO180、GB/T2611、JB/T8761等标准的要求。数显直观、结构简单、操作方便、数据是本试验机的几大特点。
二、悬臂梁冲击试验机技术参数
11、使用温度(15-35)℃
12、电源:AC220±10%     50HZ
13、冲击速度:3.5m/s
14、冲击能量:1J 、2.75J、5.5J、11J、22J
15、冲击摆力矩:Pd1=0.535N·M
               Pd2.75=1.4737N·M
               Pd5.5=2.9474N·M
               Pd11=5.8949N·M
               Pd22=11.7898N·M
16、精度:角度(0.01°)   能量 (0.001J)
17、摆锤预扬角:150°±1°
18、打击中心距:335mm
19、冲击刀刃圆角半径:0.8±0.5mm
10、冲击刀刃至钳口上面距离:22±0.2mm
11、试样类型、尺寸。佳试样为1型,为型。 (单位mm)
A型缺口     45°±1°    缺口底部半径   R0.25±0.05mm
A型缺口     45°±1°    缺口底部半径   R1±0.05mm
试样类型
长度L
宽度B
厚度D
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
1
80
±2
10
±0.2
4
±0.2
2
63.5
±2
12.7
±0.2
12.7
±0.2
3
63.5
±2
12.7
±0.2
6.4
±0.2
4
63.5
±2
12.7
±0.5
3.2
±0.2
三、悬臂梁冲击试验机结构与性能
本试验机由机身、冲击摆、试样支座、测量装置、操纵机构等部分组成
1、机身:由一个横梁、角度定位机构、水平仪组成。
2、冲击摆:由一个上连接套、摆杆、摆锤、定位块、冲击刀刃等组成。摆锤能量由2个主摆锤及4套配重砝码组成。2个主摆锤分别为1J与大摆锤配重体。配重砝码有4套分别为2.75J、5.5J、11J、22J配重(配重砝码上均有钢印显示)。用户根据需要分别可以选择不同的配重砝码。
3、试样支座:由钳口支座、钳口组成。试验前可以根据试样要求(试验类型)选择适当的摆锤能量。
4、操纵机构:由释放机构、手柄组成。该机构是把冲击摆固定在150°的位置上,并自动落锤冲击。
5、测量装置:由一个数显采集系统组成。将试样受冲击后所消耗的能量显示出来。冲击能量按下面的公式计算:
E=Pd (cosβ-cosα)
式中:Pd——冲击白力矩(常数)
      α——冲击摆预扬角实测值(常数)
      β——冲击后升角
本试验中,只要测出升角β可以计算出能量E值。本试验机的数显系统就是根据以上原理设计出来的,因此可以直接读出后数据。
